移动PCR方舱实验室技术说明

移动PCR方舱实验室(需提供360度全景VR视频,以便了解产品结构)单箱体系列: 工厂模块化一体成型配套, “拿来即用”无需二次安装,…

相关内容
在线留言
详情内容
content details

移动PCR方舱实验室(需提供360度全景VR视频,以便了解产品结构)

单箱体系列: 工厂模块化一体成型配套, “拿来即用”无需二次安装, 应急建设高效达成。 移动箱式PCR实验室严格按照生物安全实验室的标准建造, 配备有各类**仪器, 注重保障实验人员安全, 同时具备机动灵活、反应迅速等特点, 协助前线医院开展检测工作。


1、移动PCR方舱实验室设计方案—执行标准:

采用标准集装箱, 严格按照PCR实验室要求进行设计, 并设置洗消间, 高度集成水、 电、 风、 设备等专业; 箱体内配备照明、 紫外灯、 台柜、 设备、 冰箱等; 送风管在箱体内一体成型, 在箱体外通过专门构件连接; 排风单独设置, 风柱集成排风机; 当用作车载实验室使用时, 排水装置采用收集装置,定时通过污物出口取出; 当运输到现场固定使用时, 排水管道与所在单位的生物废水处理池连通。 98%建造工作在工厂完成, 运输到现场只需要平整的场地, 必要的水电对接即可完成安装。

设计及生产标准:

《医学生物安全二级实验室建筑技术标准》 T/CECS662G2020

《民用建筑供暖通风与空气调节设计规范》 GB50736

《汽车、 挂车及汽车列车外廓尺寸、 轴荷及质量限值》GB1589

《医院消毒卫生标准》 GB15982

《实验室生物安全通用要求》 GB19489

《临床实验室设计总则》 GB/T20469

《移动实验室仪器设备通用技术规范基本信息》 GB/T29476

《移动实验室实验舱通用技术规范》 GB/T29477

《军用方舱通用试验方法》 GJB2093

《军用方舱通用规范》 GJB6109

《塑料薄膜包装袋热合强度试验方法》 QB/T2358

《医疗机构消毒技术规范》 WS/T367

2、移动PCR方舱实验室的布局要求

由单个箱体按照PCR设计标准进行设计。

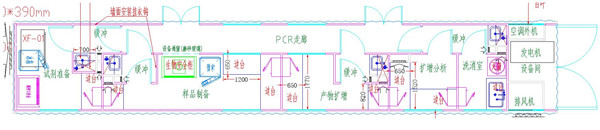

如下图所示,设计有PCR走廊、缓冲、试剂准备、标本制备、扩增、扩增产物分析、洗消室。

箱体外尺寸:17500*2.98*2.98(m,长*宽*高)

箱体占地面积:52.15m2,约占用7个标准小车停车位

箱体总重:约18吨



3、移动PCR方舱实验室的参数


4、移动PCR方舱实验室的性能要求

4.1、移动PCR实验室在处理应急任务时可作为车载式实验室使用,配有专用的设备间, 集空调、 电气、给排水等多功能配置,在无水无电的情况下可独立运行。

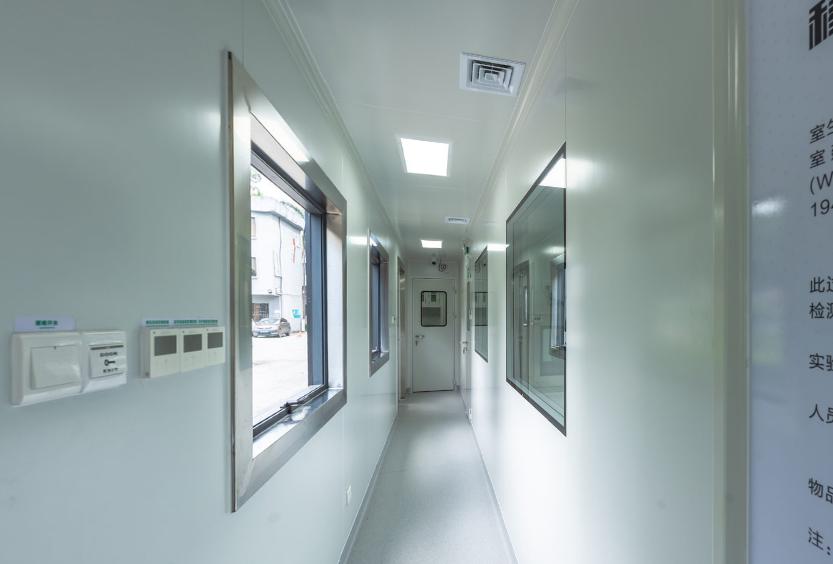

4.2、移动PCR方舱实验室必须配备独立的内部走廊

严格按照标准PCR实验室分区进行设计, 设计PCR内走廊, 双门设计, **人员入口和出口相对独立,并设计洗消间, 适用灵活多变的实验环境。

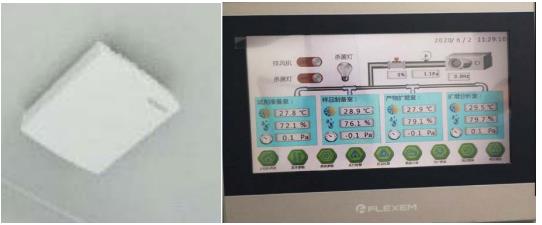

4.3移动PCR方舱实验室配备可视化智能控制系统

PCR重要一个因素就是压差控制, 利用压差隔离控制不受污染, 隔离相邻或外界的环境是必须的。 负压控制其内部压差低于外界环境, **内部气流不扩散至外部环境; 正压控制其内部压差高于外界环境, **外部环境气流不污染; 具备以下功能:

具有动态压力控制能力, 自动平衡空调滤网及高效过滤堵塞引起的压差变化;

具有温湿度控制功能, 自动控制室内温湿度在要求范围内;

具有压力梯度监测功能, 数据超出范围时自动报警提醒用户;房间实时监测温湿度数据, 数据超出范围时自动报警提醒用户;

具有预约杀菌及智能化杀菌功能, 异常情总自动报警提醒用户;

杀菌时具有人员意外进入的保护机制, 有人意外进入时或打开照明时自关闭杀菌并报警提示 ;







4.4移动PCR方舱实验室的设计参数要求

移动PCR方舱实验室内的各区结合PCR实验室和增强型BSL-2实验室标准进行设计,**了人与环境的安全,也 满足了检测质量要求。

※提供方舱内各个功能区的静压差、温湿度、洁净度等级及噪音等检测数值。(提供第三方测试报告)


4.5、移动PCR方舱实验室需具备独立的功能间

高度集成水、 电、 空调等设备, 设计专业的散热模块, 检修方便, 安装便利, 箱体运到现场时只需要对接总水总电即可, 无需再进行复杂线路的搭接。

4.6移动PCR方舱实验空调机组要求

多联机空调+新风机组,新风机组采用粗效、 中效、 二级过滤送风, 末端采用高效过滤器, 进行三级过滤送风至房间。


4.7、移动PCR方舱实验室排风要求

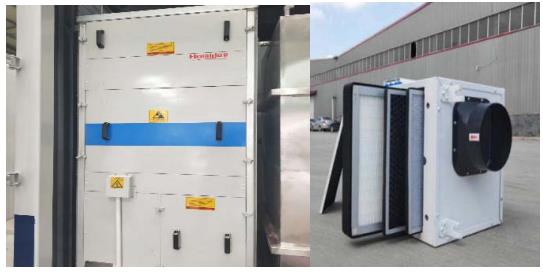

高效排风

病毒实验室负压式高效排风机

配备高效排风过滤网, 过滤病毒气溶胶, 避免污染环境排

风机变频恒压控制在实验室环境保障系统是必不可少的。

具有良好的管道恒压控制能力, 自动平衡活性炭等废气处

理装置堵塞引起的阻力变化;

高效过滤器应有堵塞检测实时监测系统;

4.8移动PCR方舱实验室废水处理要求

自带450L大容量污水箱,可配备污水处理系统(药物消杀)。

4.9移动PCR方舱实验室净水供给要求

自带450L大容量净水箱
